模块化代码简介 - 实例¶

Hi, 今天主要分享的是一个写代码的模块化设计，主要以一个例子进行探讨分析。

想要写的好自己的代码，就需要多学习一些思想，当你拿到一个项目时候，不是嘎嘎一段就开始造，而是在你写代码之前需要考虑整个代码框架的设计，模块化设计，让代码显得更加优雅。俗称高内聚，低耦合！

1. 案例介绍¶

本案例以MCU STM32 作为主控，蜂窝模块作为无线通信模块，采用串口通信。

目标：实现访问HTTP 网络功能；

硬件链接图如下：

从硬件图来说非常简单，Cellular 模块与MCU 通过常用的串口连接，通过AT指令进行交互获取数据；

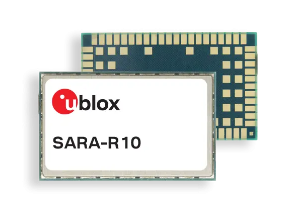

在没有使用过蜂窝模块的朋友，这里先简单介绍下，蜂窝模块就是常用语上网模块，在嵌入式设备中长如图这样：

常用通信接口：

UART, SPI , 或者其他

通信协议：

大多数都采用AT

2. 系统代码设计¶

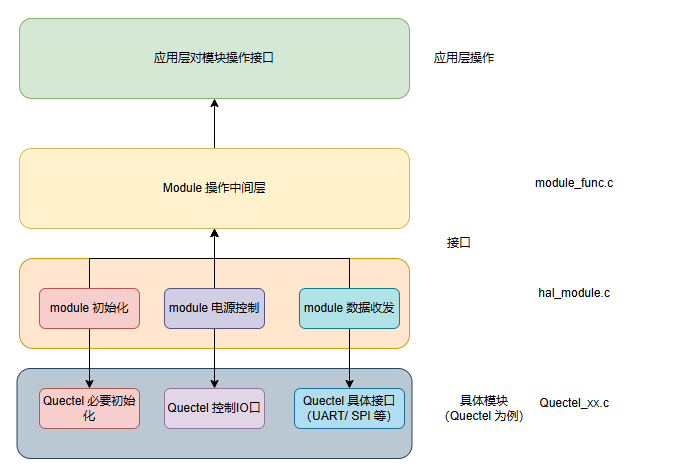

从功能和后期维护来看，考虑到有蜂窝模块硬件通信部分(UART，SPI或者其他)，蜂窝控制部分，蜂窝模块的AT命令部分，提供上层网络应用使用部分；

引入中间层接口，统一不同模块的接入，更换其他蜂窝模块非常方便，上层代码结构也不会有很大变化。通过module 底层收发可以设定通信的接口方式，而不绑定到具体接口。

通信部分：

对于蜂窝模块考虑作为一个设备创建，对其通信部分赋予读写接口层，控制赋予相应接口，创建多个指针函数:

typedef struct {
    void (*modem_power_up_ptr)();
    void (*modem_reset_ptr)();
    void (*modem_power_off_ptr)();
    uint32_t (*modem_read_ptr)(int32_t fd, uint8_t *buffer, uint32_t length, uint32_t timeout);
    uint32_t (*modem_write_ptr)(int32_t fd, const uint8_t *data, uint32_t length);
    void (*modem_dtr_ptr)(bool state);
    bool (*modem_ri_read)();
    void (*modem_wake_up_psm)();
} HalModemOps;

AT部分：

AT指令部分设计到业务，比如联网，设置制式，发送TCP/UDP，接收TCP/UDP 等等具体接口。但这里需要注意不同的厂家的模块可能存在点点差异，虽然大多都是一样，但总有一些差距。

AT 业务放到中间层上，采用include 到具体模块解决，这样可以灵活切换到其他蜂窝模块。

总结¶

主要对例子进行一个简单分析，主要对于这些业务和底层进行分层，物理模块进行虚拟化，创建中间层进行隔离，采用函数指针，回调方式，对代码的耦合性大大减小。虽然说这样带来工作量会多一些，但是对于维护应该非常方便。
