认识摄像头模组¶
本章节开始分享摄像头模组相关知识，这也是作为嵌入式工程师可能会涉及的一个知识点，摄像头广泛在手机，安防，医疗，汽车各个领域都广泛使用。
专用名词：
VCM (Voice Coil Moto): 音圈马达
CCM (Camera Compact Module): 摄像头模组
1. 引言¶
- 简要介绍摄像头模组（CCM）的基本概念。

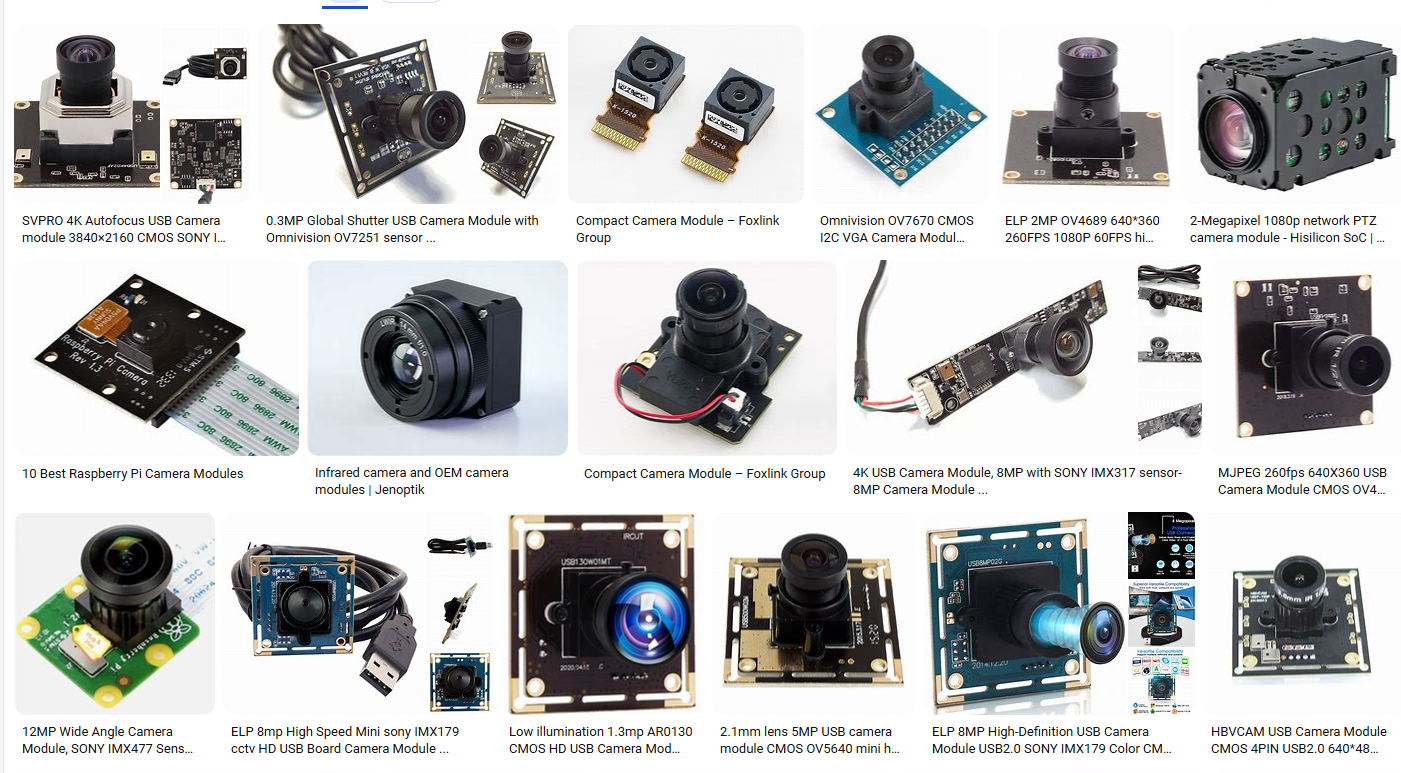

CCM 摄像头模组全称(Camera Compact Module)，摄像头模组在当前的嵌入式领域使用非常广泛，那么摄像头模组到底是张什么样子的，看图1.1 ，大多数都采用了以一个模组的形式存在，大大减少了二次开发的工作，可以直接使用到嵌入式设备中。
2. 嵌入式系统中的CCM应用¶
摄像头模组主要用于手机，汽车，物联网，工业，医疗等等领域，主要提供视觉的作用，不仅仅在视觉上展现，对于视觉相关使用的计算都算是提供基础设备。
- 移动设备：如智能手机和平板电脑中的摄像头应用。
- 汽车电子：如车载摄像头（ADAS系统中的应用）。
- 物联网（IoT）设备：如智能家居中的监控摄像头。
- 工业控制：如机器视觉系统中的应用。
- 医疗设备：如内窥镜、显微镜等嵌入式医疗设备中的应用。
3. 摄像头模组的基本组成¶

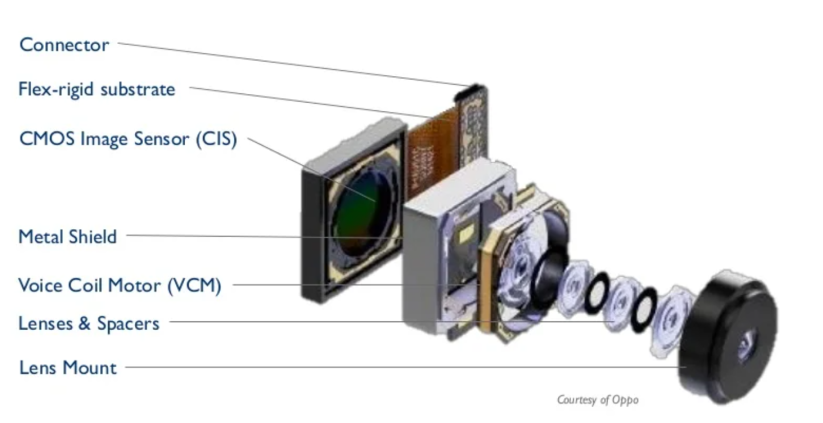

这里以一个小型手机摄像头为例子
摄像头一般分为三大部分：一个是镜头，Sensor，还有ISP.
-
镜头（Lens）：镜头部分是模组的前端光学组件部分，将会把光线聚集到传感器上，镜头里又可以做得比较复杂，比如定焦，变焦，鱼眼睛，超广角视角等都需要依靠镜头部分。镜头部分有的会含有音圈马达(VCM)，主要用来调焦，在上图中看到看到VCM部分，体积也比较大。当然VCM 在镜头模组并不是必须，有的没有，有的有或者用其他
-
图像传感器（Image Sensor）：Sensor 作为感光元器件，是镜头最重要的部分。目前有两种常用的传感器，一种是CCD ，另外一种是CMOS。
CMOS：CMOS传感器利用半导体工艺，将光子转化为电子信号。每个像素点上都有独立的放大器和A/D转换器，能够实现高集成度和低功耗。
CCD：CCD传感器将光子转换为电荷，电荷再被传输到外围电路进行放大和A/D转换。CCD的结构使其具有较低的噪声和较高的图像质量。
对于这两种传感器来说，都有优缺点，整体来说CCD 成像质量比CMOS更好，在低光照强度下表现更好，但是成本更高，功耗也更高，在手持设备CMOS多一些，CCD这种在专业摄影，医学，科学研究用得多一些。
- 图像信号处理器（ISP）：ISP是图像信号处理的核心组件，负责将原始的传感器数据处理成可用的图像。它在镜头中占有很重要的地位，可以运行各种图像算法，比如对图像去除噪声，颜色插值，颜色矫正，白平衡调整等都是需要ISP做的工作；
4. 摄像头模组的封装工艺¶

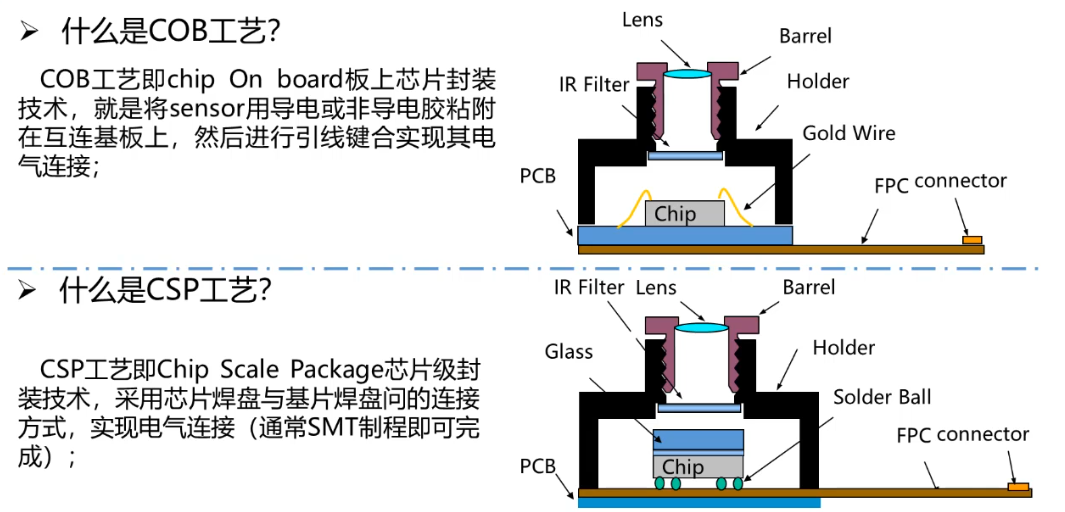

关于摄像头模组的封装工艺一般有两种：
COB（Chip-on-Board）：将图像传感器芯片直接安装在PCB上，适合高集成度应用。
CSP（Chip-Scale-Package）：是一种半导体封装技术，其封装尺寸与裸片（裸芯片）尺寸非常接近，。这种封装技术通过减少封装材料和占用空间。
参考链接：
https://www.bilibili.com/video/BV1Rf4y1D75V/?spm_id_from=333.999.top_right_bar_window_history.content.click&vd_source=4bb63d04ad4ebf6e874ccf8312375787
5. 摄像头的接口简述¶
对于目前摄像头接口使用率比较高的有两种，DVP 接口，MIPI 接口。
DVP 接口：是比较传统的接口，采用并行的方式，摄像头模块连接到处理器或图像处理单元，通常位宽有8bit、10bit、12bit、16bit 等。对于这种DVP 接口在单片机可以看到，一般用于要求不是很高的地方。
MIPI 接口：是一种标准的接口，不仅用于摄像头，在显示接口也会用上叫做MIPI DSI，在摄像头中使用的叫做MIPI CSI 接口，需要注意的是它是一种高速串行方式，速率达到Gbps 级别，功耗也低，但是距离比较短，一般用于手机消费电子；
为了更清晰地表达这一点，调整表格，并明确 MIPI CSI 与 DVP 的对比。以下是调整后的表格：
| 特性 | DVP（Digital Video Port） | MIPI CSI（Camera Serial Interface） |
|---|---|---|
| 简介 | 传统并行视频接口 | 高性能串行接口标准，专用于摄像头 |
| 传输方式 | 并行传输 | 高速串行传输 |
| 数据传输速率 | 低速，通常较 MIPI CSI 慢 | 几 Gbps |
| 功耗 | 相对较高 | 低功耗 |
| 数据通道（Lanes） | 单通道或少数并行通道 | 支持多通道 |
| 设计复杂度 | 较低 | 高 |
| 成本 | 较低 | 较高 |
| 应用 | 低端消费电子、玩具、低分辨率监控设备 | 智能手机、平板电脑、笔记本、车载摄像头 |
| 接口标准化 | 非标准化，设计简单 | 标准化接口，广泛应用 |
| 适用设备 | 低端消费类电子、简单工业设备 | 高端移动设备、车载系统、监控设备 |
| 信号传输路径 | 相对较长 | 短 |
| 灵活性 | 低 | 高 |
| 抗干扰能力 | 较弱 | 强 |
| 支持的最大分辨率 | 通常支持到 1080p | 支持到 8K 及更高 |
| 数据传输速率 | 100 Mbps 到 200 Mbps | 1 Gbps 到几 Gbps |
6. 发展趋势¶
摄像头主要部分在于传感器，在国内的CMOS 公司也迅速发展，格科微电子，豪威，思特威等公司进步都非常大，但是对于高端CMOS 传感器主要被Sony, 三星占据。
以后得发展趋势主要一下几点：
- 高分辨率与高帧率的发展：讨论超高清（4K/8K）视频与高速摄影在嵌入式领域的前景。
- 多摄像头系统：多模组协同工作（如手机中的多摄像头设计）。
- AI与智能化：摄像头模组与人工智能的结合，如自动场景识别、目标检测等。
- 新型传感技术：如TOF（飞行时间）、深度传感器在嵌入式系统中的应用。
6. 结论¶
本章节主要以理论为主，对摄像头模组主要组成部分，对封装工艺得到了解，了解摄像头的接口，对于当前使用高性能的摄像头，更多MIPI CSI的摄像头比较多。后续也将会对摄像头的一些知识进行一个分享，涉及Linux Video子系统，驱动移植，ISP 相关。
